ZGDJ-X1分布式故障定位系統
主要用途
分布式故障定位系統基于行波故障定位原理,將傳統的故障定位裝置由變電站二次側搬移至線路上,系統可以快速確定故障區段及故障位置,縮短故障修復時間,極大的提高了供電可靠性,減少了因故障造成的直接和間接損失;與傳統的故障定位方法相比,分布式故障定位系統可解決T接及混架等復雜結構的線路故障定位,更加真實的提取電流行波,可大大提高定位精度;對于雷電干擾,本系統充分利用雷電電流行波的時域信息,分別從極性、能量譜等方面進行分析,可實現對雷擊類型的有效識別,進一步指導運行部門制定針對性的防雷計劃。
適用范圍
該系統適用于35kV及以上各電壓等級的電力線路的跳閘故障的區間定位、準確定位及故障類型的判斷。

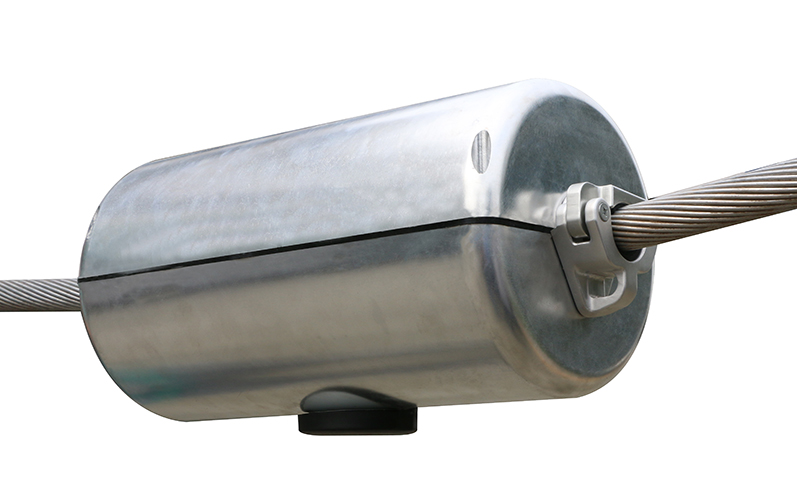

監測終端
監測終端分布安裝在輸電線路上,一般每隔20-30公里安裝一組,實現輸電線路故障信號的采集。
性能指標
測距精度: ≤±300米
允許長期通過導線負荷電流:≤ 1000A
啟動電流:≥50A
故障區間定位可靠性:>99%
雷擊與非雷擊故障辨識準確率:>95%
雷擊故障性質識別準確率:>90%
實時性指標:故障信號上傳時間:<60秒
數據中心監測線路容量:>10000條
